Řada GT5,GT1,GL5,GL1,GR5,GR1,MX
GL:
.jpg)

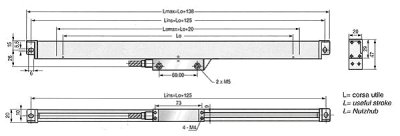

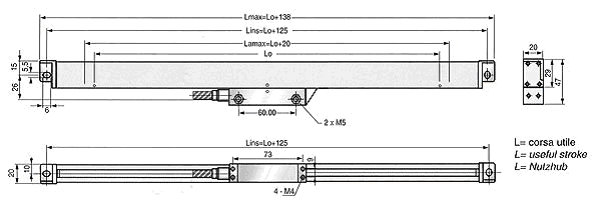

GT:
GTL:
Výrobce: ELBO-Itálie.
Galileo-cz-navod-pro-instalaci-pravitek-2008
Popis optických lineárních snímačů GT5, GT1,GL5,GL1,MX5 do 3100mm - řada MX pokračuje ve standardu do 9900mm ( viz tabulka " Řada MX ).
|
|
GT5 |
GT1 |
GR1 |
GL5 |
GL1 |
MX |
|
|
Průřez (mm x mm) |
21.5 x 33,5 |
20,0 x 29,0 |
37 x 56,5 |
||||
|
Způsob měření |
Skleněné pravítko - signál: 20 micron |
||||||
|
Optický detekční systém |
Propustná délka infračervených paprsků : 880 mm |
||||||
|
Uložení čtecí hlavy |
Pětiložiskový vertikální systém |
||||||
|
Rozlišení |
5 micron |
1 micron |
1 micron |
5 micron |
1 micron |
5 micron |
|
|
Max. rychlost posuvu |
50 m/min |
10 m/min |
10 m/min |
50 m/min |
10 m/min |
50 m/min |
|
|
Přesnost |
50 - 600 mm |
± 6 micron |
± 4 micron |
± 4 micron |
± 7 micron |
± 5 micron |
± 10 micron |
|
650 - 1000 mm |
± 10 micron |
± 8 micron |
± 8 micron |
|
|
± 10 micron |
|
|
1100 - 1500 mm |
± 10 micron |
± 8 micron |
± 8 micron |
|
|
± 10 micron |
|
|
1600 - 1800 mm |
± 10 micron |
± 8 micron |
± 8 micron |
|
|
± 10 micron |
|
|
1900 - 3150 mm |
|
|
|
|
|
± 10 micron |
|
|
Přesnost najetí v jednom směru |
2 micron |
1 micron |
1 micron |
2 micron |
1 micron |
2 micron |
|
|
Opakovaná přesnost najetí ve dvou směrech |
5 micron |
2 micron |
2 micron |
5 micron |
2 micron |
5 micron |
|
|
Hystereze |
3 micron |
||||||
|
Ochrana |
DIN 40050 IP53 |
||||||
|
Napětí |
DC V ± 5% OPTIONAL 12 V ± 5% |
||||||
|
Výstupní signály |
TTL |
TTL |
EIA - 422 - A |
TTL/EIA - 422 - A |
TTL/EIA - 422 - A |
TTL/EIA - 422 - A |
|
|
Referenční bod |
1 uprostřed |
||||||
|
Standardní kabel |
5 m |
||||||
|
Pracovní teplota |
(0 - 50) °C |
||||||
